钢芯橡胶条成型机

I.主要用途：

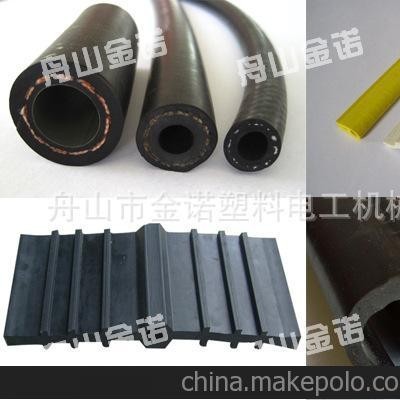

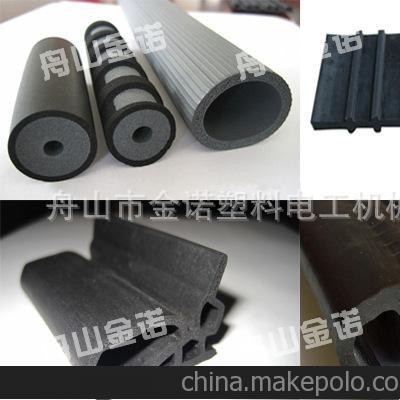

用于带钢芯的复合橡胶条挤出生产线，使挤出硫化完成的橡胶条进行连续弯曲成型。

由上下左右四个方向进行成型，成型平台利用双四轴加工原理，调整同步工作。

II主要技术参数

1.有电气控制与操作部分、速度自动调节部分、导向部分、成型部分、整形部分、辅助牵引部分组成

2.速度控制：单机与联机控制

(1) 单机控制：在操作面版上调整电位器旋扭来调节成型轮速度

(2) 联机控制：根据整条生产线生产橡胶制品的速度来自动调整速度，达到同步控制

3.导向部分：可改变内槽宽度

4.成型部分：驱动电机功率0.55KW，下轮为主动凹轮，速度2-20m/min，上轮为被动凸轮，上下左右距离均可调整，调整好后可锁定

5.成型部分：左右成型轮速度＝上下成型主动凸轮速度×(1-1.3)

  左右成型轮之间距离可调, 上下成型轮距离可调整，调整好后可锁定

6.辅助牵引部分：牵引带之间距离可调，采用橡胶平带牵引，使制品成型更加稳定，驱动电机功率0.55KW

7.主电源规格：3相5线制 AC380±10％ 50HZ

8.控制电路：AC220V，使用中性线

9.主要部件使用施耐德的产品；

10.控制箱上安装的部件：

(1)启动、停止钮及其他按钮；

(2)动作指示灯

(3)设有紧急停止按扭
